940nm 30W ソフトウェア制御ファイバーレーザー

今日私たちの研究室で展示されているものはソフトウェアで制御できます。 これは、コンピュータ上で出力電力を制御できることを意味します。 このレーザーの最大出力は30Wであり、操作するときは赤外線レーザー保護メガネを着用する必要があります。

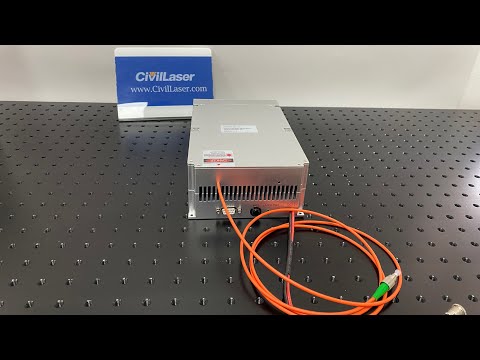

ビデオに示されているのは、940nm 赤外線ファイバー結合レーザー モジュールです。 最大出力は30Wで、冷却ファンを2基内蔵している。

まず、レーザーモジュールの各インジケータライトとその意味を紹介します。

12V電源を接続すると、PWR（電源）インジケーターライトが点灯します。 ACT(アクティブ)はレーザーのON/OFFスイッチです。 ON状態ではインジケーターライトが点灯します。 アクティブ ON 状態の場合、LASER インジケーター ライトも点灯し、レーザー出力があることを示します。

レーザーをオンにし、ソフトウェアを介して動作電流を設定し、現在のレーザー出力パワーを表示します。

以下は、今日テストしたいくつかのデータセットです。

動作電流を 500mA、レーザー出力を 194mW に設定すると、レーザー スポットが赤外線観察カードに表示されます。

電流は2000mAに設定され、レーザー出力は 5W に近くなります。 レーザーがスポンジに当たると直接白煙が出ます。

電流は6000mAに設定され、レーザー出力は 15W を超えます。 レーザーが段ボールに照射されると、すぐに発火する可能性があります。

制御ソフトウェアへのインターフェース。

940nmレーザーのパラメータテーブルとスペクトル図。

動作電流とレーザー出力の関係。
