1550nmナノ秒パルスファイバーレーザー：光通信技術の革新を牽引する重要な力

本日当研究室が紹介するのは1550nm 10kWナノ秒パルスファイバーレーザーです。 まずは1550nmナノ秒ファイバーレーザーの波長特性を見てみましょう。 1550nmは赤外スペクトル範囲に位置し、近赤外光に属します。 この波長のレーザーは光通信において優れた伝送性能を示し、ファイバー損失を効果的に低減し、通信効率を向上させることができます。 一方、医療や材料加工の分野では、1550nmレーザーは透過力が強く、深部組織の精密な治療や高硬度材料の微細加工を実現します。



ナノ秒ファイバーレーザーは、非常に高い時間分解能を持ったレーザーデバイスです。 ナノ秒レベルのパルス幅により、レーザー光は非常に短時間で極めて高いピークパワーに達することができ、ターゲットの正確かつ迅速な加工を実現します。 同時に、繰り返し周波数を調整することで、連続または断続的なレーザー出力を実現し、さまざまな用途のニーズを満たすことができます。

この特性により、1550nm ナノ秒ファイバー レーザーは、科学研究、精密加工、迅速な測定において幅広い用途が期待できます。

一般に、1550nm ナノ秒ファイバーレーザーは、その独特の波長特性と優れた性能により、多くの分野で幅広い応用の可能性を示しています。 科学技術の継続的な進歩とアプリケーションへの需要の増大に伴い、1550nm ナノ秒ファイバーレーザーが将来的にはより重要な役割を果たし、科学研究や産業応用にさらなるブレークスルーとイノベーションをもたらすと信じる理由があります。

1550nm 10kW高出力ナノ秒レーザーのテストデータとスペクトル図。

40dBm 10W ハイパワーエルビウムドープ PM ファイバーアンプ

ビデオにあるものは、ベンチトップの 40dBm エルビウムドープファイバーアンプです。PM アンプの入力および出力ファイバーは偏波維持ファイバー PM1550 であり、コネクタ キーは遅軸に合わせられています。

このEDFAは、1550nm の波長範囲で高出力アプリケーション向けに光信号を平均出力 10W まで増幅するように設計されています。 ボタンを押すことで動作電流または出力電力を調整できます。 ソフトウェア制御機能を選択し、RS232 インターフェイスを使用してソフトウェアに接続できます。

 ACCとAPCの2つの動作モードを切り替えることができます。 APC モードでは、出力パワーを調整できます。 ACCモードでは、動作電流を調整できます。 このEDFAのテストレポート。

高出力偏波保持エルビウムドープファイバ増幅器は、偏波保持ダブルクラッドエルビウムドープファイバ増幅技術に基づいています。 独自のファイバーパッケージングプロセスと信頼性の高い高出力レーザー保護設計を採用し、1540～1565nmの波長範囲で高出力レーザーの偏波保持出力を実現します。 高出力、高消光比、低ノイズなどの利点があり、光ファイバー通信やレーザーレーダーなどに使用できます。

このEDFAのテストレポート。

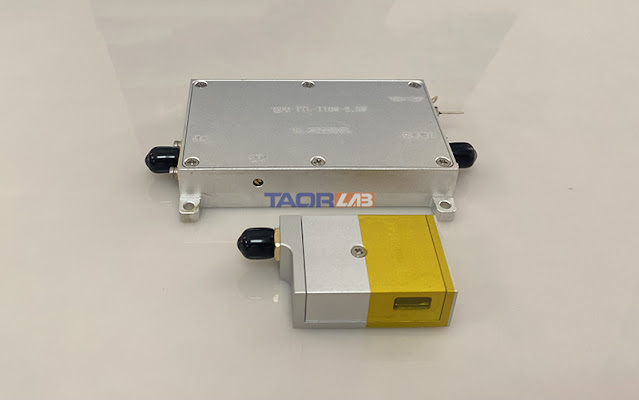

780nm 110MHz 自由空間音響光学変調器

 これは、RF ドライバーを備えた 780nm 音響光学変調器です。 無線周波数インターフェースは SMA です。 この AOM の動作波長は 780nm で、自由空間モード、モード、およびファイバー結合モードもカスタマイズできます。

Free space AOM のウィンドウ サイズはカスタマイズできます。 当社はカスタマイズされた AOM サービスを提供しており、さまざまな動作波長と RF 周波数をカスタマイズできます。

さまざまな高効率、高周波 AOM を専門的にカスタマイズします。詳細については、TaorLabs にお問い合わせください。

638nm 15W 高出力半導体レーザーシステム

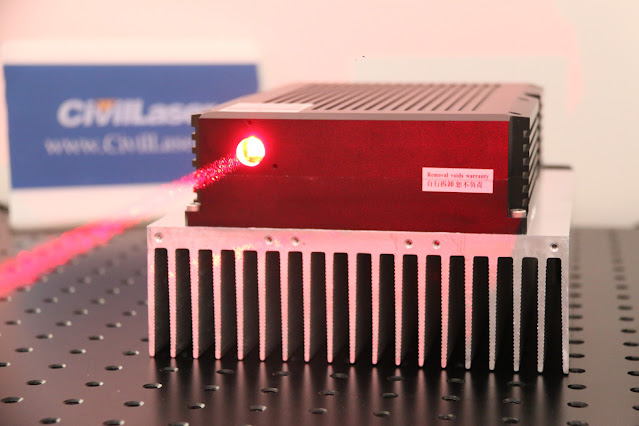

今日私たちの研究室が実証しているのは638nmの赤色半導体レーザーですが、最大出力は15Wに達するため、非常に高出力となるため、放熱器を設置する必要があります。 レーザーヘッドの底部にあるラジエーターには3つの冷却ファンがあり、高出力レーザーの連続使用時間を効果的に延長できます。



電源の背面にあるCW/TTL/アナログには、3つの切り替え可能な動作モードがあります。 CW は連続動作モードです。 TTL/アナログ変調モードでは、1～30KHz、0～5V信号を「Mod input」BNCインターフェースに接続する必要があります。

赤いレーザー光線。 これは自由空間出力モードであり、ファイバー結合用にカスタマイズ可能です。

15ワットの赤色レーザーをチェックしてください。

1550nm 2.64kHz 狭線幅レーザー PM ファイバー出力

これは、1550nm 200mWの狭線幅レーザー光源です。 出力光ファイバーはSM/PMで利用可能ですが、ここではPM光ファイバーです。 また、レーザーに固定されており、差し込むことはできません。 光ファイバーインターフェースと長さはカスタマイズ可能です。



ビデオでデモしているのは、1550nm 200mW 2.64kHzの狭線幅ファイバーレーザーです。

レーザー出力パワーはボタンで調整でき、調整範囲は10%〜100%、調整精度は1mWです。 動作温度は微調整でき、レーザー波長に影響を与える可能性があります。 調整精度は0.01℃です。 レーザーはソフトウェアを通じて制御することもでき、レーザーのインターフェイスは RS2023 です。

単一周波数狭線幅ファイバーレーザーは、希土類ドープファイバーDFBレーザーキャビティ構造を採用し、波長1550nmの出力単一縦モードレーザー、スペクトル線幅は3kHz未満、出力スペクトルサイドモード抑制比は60dBを超え、モジュールまたはデスクトップパッケージを提供できます。 分散型 センシングなどの用途に最適なレーザー光源。

1550nm狭線幅レーザーのパラメータ表。

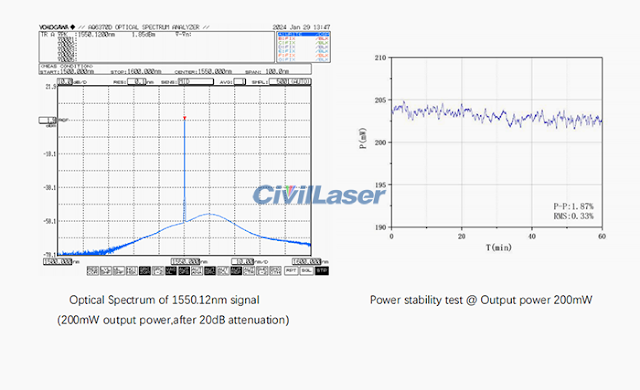

スペクトルチャートとパワー安定性テストチャート。

線幅テストレポート。

動作温度は微調整でき、レーザー波長に影響を与える可能性があります。

940nm 30W ソフトウェア制御ファイバーレーザー

今日私たちの研究室で展示されているものはソフトウェアで制御できます。 これは、コンピュータ上で出力電力を制御できることを意味します。 このレーザーの最大出力は30Wであり、操作するときは赤外線レーザー保護メガネを着用する必要があります。



ビデオに示されているのは、940nm 赤外線ファイバー結合レーザー モジュールです。 最大出力は30Wで、冷却ファンを2基内蔵している。

まず、レーザーモジュールの各インジケータライトとその意味を紹介します。

12V電源を接続すると、PWR（電源）インジケーターライトが点灯します。 ACT(アクティブ)はレーザーのON/OFFスイッチです。 ON状態ではインジケーターライトが点灯します。 アクティブ ON 状態の場合、LASER インジケーター ライトも点灯し、レーザー出力があることを示します。

レーザーをオンにし、ソフトウェアを介して動作電流を設定し、現在のレーザー出力パワーを表示します。

以下は、今日テストしたいくつかのデータセットです。

動作電流を 500mA、レーザー出力を 194mW に設定すると、レーザー スポットが赤外線観察カードに表示されます。

電流は2000mAに設定され、レーザー出力は 5W に近くなります。 レーザーがスポンジに当たると直接白煙が出ます。

電流は6000mAに設定され、レーザー出力は 15W を超えます。 レーザーが段ボールに照射されると、すぐに発火する可能性があります。

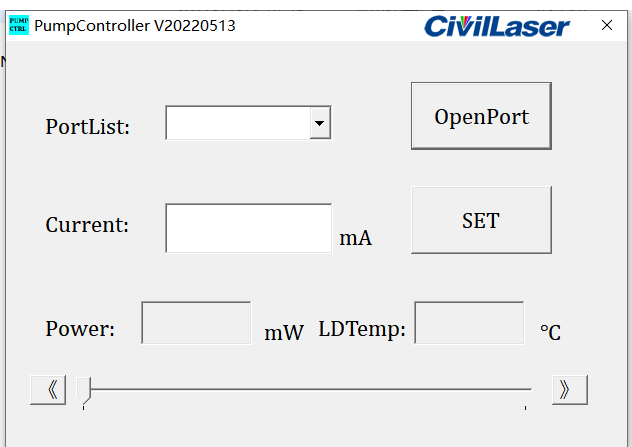

制御ソフトウェアへのインターフェース。

940nmレーザーのパラメータテーブルとスペクトル図。

動作電流とレーザー出力の関係。
