395nm 2W UV ダイオードレーザー結合光ファイバー出力

今回は395nm 2000mWの紫外線レーザーをテストしました。 今すぐ確認してみましょう。



ビデオからわかるように、これは光ファイバー結合デバイスであり、マルチモード ファイバーであり、ファイバーは差し込み可能です。 結合する光ファイバーはカスタマイズ可能です。 今回使用したのは100μm、長さ2m、インターフェースはFC/PCです。 インターフェイスにバックルがあります。 光ファイバを取り付ける際は、光ファイバをバックルに差し込んで締めてください。

このレーザーモジュールは底部にラジエーターを備えており、ラジエーターには2つの冷却ファンが含まれています。

レーザーが動作しているときは、レーザー電源に動作電流が表示され、ボタンを回転させることでレーザー出力を調整できます。395nmは近紫外レーザーであり、遮光板上に弱い青紫色の光点が見られます。

CバンドMicro ASEブロードバンド光源

 今回は小型ASE帯域幅光源について話します。これはCバンド20mWマイクロASE光源で、サイズは50*50*15mmです。 出力電力10mW〜50mWはカスタマイズ可能です。

レーザーをオンにすると、緑色のインジケーターライトが点灯します。 そして、ASE が動作し始め、1528 ～ 1563nm 帯域の不可視光が出力されます。

この光源は、C バンドをカバーする平坦なスペクトルを出力し、中程度の出力パワーを備えています。 同時に、独自の小型設計と小型パッケージにより、現時点で最小の ASE 広帯域光源となり、狭い空間条件でのアプリケーションに非常に適しています。

ASE の出荷時には、耐衝撃梱包を使用します。

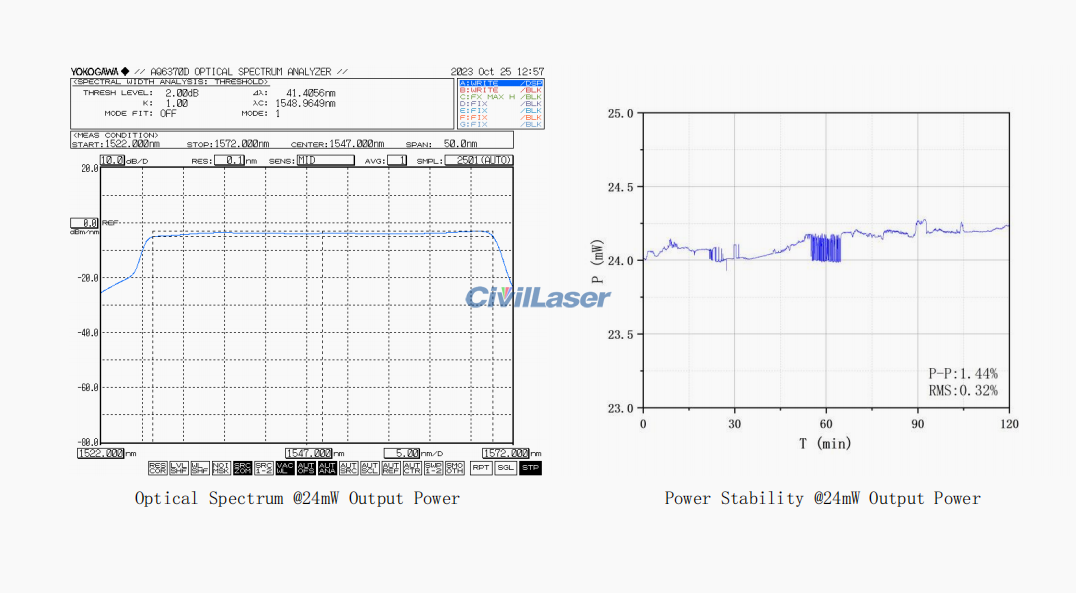

小型 C バンド 20mW ASE のテスト データ レポート。

30dBm YDFA PM ファイバーレーザー光源 ベンチトップ

下のビデオでは、 高出力偏波保持イッテルビウムドープ光増幅器です。 ソフトウェア制御機能はカスタマイズ可能で、RS232 インターフェイス経由でコンピュータに接続できます。 デフォルトはボタンコントロールです。 動作電流または出力電力はボタンで調整できます。 ACC と APC の両方の動作モードをサポートします。 APC モードでは、出力パワーを調整できます。 ACCモードでは、動作電流を調整できます。

イッテルビウムドープファイバ増幅器（YDFA）は、イッテルビウムドープファイバを半導体レーザーで励起することで利得を生成し、1030～1100nm帯のレーザー信号を増幅するために使用されます。 PM980 偏波保持ファイバー出力は、出力パワーを連続的に調整可能で、高利得と低ノイズという利点があります。 デスクトップ YDFA は実験操作に便利で、ユーザーはフロント パネルのボタンを通じてポンプ電流と出力電力を調整できます。 ユーザーのシステム統合に便利な、よりコンパクトなモジュール式 YDFA も用意されています。 デスクトップ YDFA とモジュラー YDFA は両方とも、PC ソフトウェア制御とシリアル ポート コマンド制御をサポートできます。

光通信、光センシングなどの分野で広く使用されています。

YDFA-30-PMのテストレポートです。

405nm 80mW TEM00レーザースポット ラボレーザーシステム

このレーザーは半導体レーザーチップを採用しており、専門的に設計された駆動および温度制御回路の温度制御により、レーザーの安全な動作、安定した出力パワーとスペクトル、および優れたスポット品質（TEM00モード）が保証されます。

405nm 80mW シングルモードファイバーレーザーの卓上タイプです。 リアルタイムの電力はLCD画面に表示され、左側のボタンで電力を調整できます。

モジュールにカスタマイズしてソフトウェアで制御することもできます。 デスクトップ専用RS232インターフェース、ソフトウェア制御機能を追加可能。 シングルモードファイバー、PMファイバーを搭載したこのレーザーはカスタマイズも可能です。 ファイバー出力インターフェースはデフォルトで FC/APC ですが、SMA、FC/PC、その他のモデルでカスタマイズすることもできます。

405nm 80mWレーザーのテストデータシートです。

ボタンを使用してレーザー出力パワーを調整します：

左右のボタンを使用して、調整する値の位置を選択します。

上下のボタンで値を調整します。

中央の四角ボタンで調整設定を決定します。

915nmの赤外線不可視レーザーを観察してください

私たちは780nmや808nmなどの近赤外線の波長にさらされることが多く、肉眼ではうっすらと赤い斑点が見えます。 誰もが知っているように、915nm のようなレーザーは目に見えません。 では、どうやってそれを検出するのでしょうか? 今すぐ確認してみましょう。



ビデオでは、小型の赤外線検出カードを使用して、915nm の不可視光を可視光に変換します。 915nm レーザーが観察カードを照射し、緑色の可視スポットを表示します。

488nm 30mW 青色 TEM00レーザー シングルモード ファイバー出力

本日は 488nm シングルモード ファイバー レーザー モジュールをご紹介します。モジュール構造となっており、デスクトップモデルもカスタマイズ可能です。 レーザー出力パワーは調整可能で、調整範囲は10%～100%です。 レーザーは、RS232-USB 経由でコンピュータに接続されたソフトウェアによって制御できます。



このレーザーは半導体レーザーチップを採用しており、専門的に設計された駆動および温度制御回路の温度制御により、レーザーの安全な動作、安定した出力パワーとスペクトル、および優れたスポット品質（TEM00モード）が保証されます。

ここでのファイバーはシングルモードであり、偏波保持ファイバーもカスタマイズできます。

488nm 30mW SM ファイバー レーザー モジュールの詳細については、CivilLasers.com をご覧ください。

1550nm 1MHz 狭線幅レーザー PM1550 ファイバー出力

1550nm帯単一波長レーザー（低出力）は、安定性の高い半導体レーザーチップ、偏波維持またはシングルモードファイバー出力、専門的に設計された駆動および温度制御回路制御を採用し、レーザーの安全で安定した動作を確保し、提供できます。 デスクトップまたはモジュラーパッケージ。



 これは 1550nm の狭線幅レーザーです。 出力パワーは調整可能で、調整精度は0.1mWです。 これは、スペクトル帯域幅が 1MHz 未満の線幅の狭いレーザーです。 kHzレベルの狭線幅レーザーもカスタマイズ可能です。 RS232通信シリアルポートを使用して、ソフトウェア制御機能をカスタマイズできます。 デフォルトではボタン コントロールのみがサポートされます。 標準バージョンは、スイッチを制御し、電力を調整するためのボタンによって制御されます。

 PM1550偏波保持ファイバを搭載しており、SMシングルモードファイバのカスタマイズも可能です。

 この1550nm 20mW 1MHz 狭線幅ファイバーレーザーのテストレポート。

ボタンでレーザーを制御します。

10～100%の出力電力を調整でき、調整精度は0.1mWです。

真ん中の四角ボタンを押すと設定状態になります。

もう一度押すと設定値が確定し、設定状態が終了します。

左右キーで設定する桁を選択します。

上下キーは、現在の桁のサイズを調整するために使用されます。

設定完了後、キーをONにするとレーザーが出力されます。

637nm 15W 赤色ダイオードレーザ ラボ用調整可能電源付き

637nm 15W赤色レーザーシステムです。 高出力レーザーは動作時に大量の熱を発生するため、レーザー モジュールの底部にヒートシンクが追加されています。 ラジエーターには3つのファンが装備されています。 レーザーをオンにするときは、放熱性能に影響を与えないように、前面と背面を覆わないように注意してください。



レーザー電源の背面には、CW/TTL/Analogの3つの動作モードが用意されています。 レーザー出力パワーは、電源のノブを調整することで調整できます。

Civillasersは、ユーザーのニーズに応じてファイバー結合の追加、スポットサイズの調整、ソフトウェア制御およびその他の機能の追加ができるカスタマイズされたレーザー製品を提供します。

435nm 18W 高出力半導体レーザー ファイバー出力

本日は、435nm 18W ファイバー結合レーザーをご紹介します。 電源の調整ボタンを使用して動作電流を調整し、電流を調整することでレーザー出力を調整できます。



レーザーは CW 連続動作モードと変調動作モードをサポートしており、レーザー電源の背面にあるスライダー ボタンで調整できます。

光ファイバーがインストールされていないレーザー出力。

ここでは、レーザーモジュール側の光ファイバー インターフェイスは FC/PC で、バックルを合わせ、ファイバーを挿入し、固定ナットを締めます。光ファイバー装着後のレーザー出力。

この435nm 18W MMファイバー結合レーザーの詳細については、CivilLasers をご覧ください。

785nm 3W 一体型 ファイバーレーザー光源

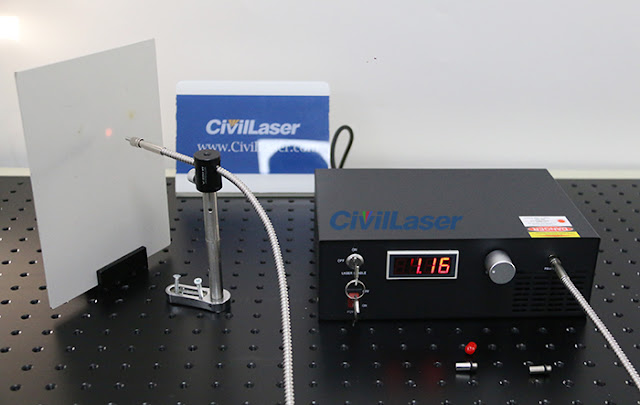

785nm 3W ファイバー結合レーザーシステムです。 レーザーモジュールと電源が一体化したモデルです。 連続作業と変調モードをサポートします。 デフォルトはボタン制御で、ソフトウェア制御機能はカスタマイズ可能です。

ファイバー出力端の出力パワーは、0 から 3W まで調整可能です。 また、光ファイバーはプラグ可能です。 銀色のノブを時計回りに回して、動作電流と出力電力を調整します。 785nmは近赤外レーザーで、遮光板にかすかな赤い点だけが見えます。 今すぐチェックしましょう。



785nm 3W赤外線ファイバー出力レーザーリアルシューティング効果。

785nm 3W一体型ファイバーレーザーのテストレポートです。

520nm 40mW PM ファイバーレーザー 高品質レーザースポット

520nm緑色PMファイバーレーザー光源で、シングルモードファイバーもカスタマイズ可能です。 ここでの最大電力は 40mW で、これはファイバー ポートの出力電力を指します。 レーザー出力パワーはボタンで調整できます。 10〜100%の出力電力を調整可能。 また、パワーの最小調整精度は0.1mWです。



レーザーはパネル上のボタンで制御され、ソフトウェア制御機能もカスタマイズできます。 ソフトウェア制御機能を追加する場合、ここでの RS232 インターフェイスを使用してコンピュータとリンクします。

 このレーザーは半導体レーザーチップを採用しており、専門的に設計された駆動および温度制御回路の温度制御により、レーザーの安全な動作、安定した出力パワーとスペクトル、および優れたスポット品質（TEM00モード）が保証されます。 動画内のレーザーはデスクトップレーザーですが、モジュラータイプもカスタマイズ可能です。

589nm 3W 黄色 DPSSレーザーシステム

本日は、589nmイエローDPSSレーザーシステムを紹介します。 出力電力は3000mWです。 CW と変調の 2 つの動作モードがあり、スイッチ ボタンはレーザー電源の背面にあります。 Trigger は変調信号入力インターフェースです。 レーザモジュールとレーザ電源ケーブルのコネクタには保護カバーが付いており、接続する前に保護カバーを取り外す必要があります。



589nm の黄色レーザーは、分光法、レーザーの位置決めとナビゲーション、天文学、その他の分野で重要な用途を持つ新しい光源です。 また、レーザーナトリウムガイド、レーザーレーダー、レーザー医療、舞台パフォーマンス、都市景観、防衛軍事および科学研究の分野での幅広い応用の見通しも持っています。

同時に、この589nmレーザーをファイバー出力に接続することもできます。

589nm 100mW ファイバー結合レーザー:

Cバンド 5W EDFA ハイパワーファイバーアンプ

Cバンド高出力偏波保持エルビウムドープファイバ増幅器は、エルビウムドープファイバにおける光信号のレーザー増幅の原理に基づいており、独自の多段光増幅設計と信頼性の高い高出力レーザー放熱を採用しています。 波長1535～1565nm、PM出力の高出力レーザーを実現する技術。 高出力、高消光比、低ノイズなどの利点があり、光ファイバー通信やライダーなどに使用できます。



ビデオにあるものは、偏波保持ファイバーを備えた C バンド 37dBm EDFA です。 PM ファイバーと SM ファイバーの両方をカスタマイズできます。 ハイパワーエルビウムドープファイバアンプモジュールタイプにはヒートシンクが付いています。 ソフトウェアまたはホスト コンピューターのコマンドを通じて EDFA を制御できます。

制御ソフトウェアのインターフェース。

37dBm EDFAのテストレポート。

エルビウムドープファイバーアンプの詳細については、Civillasers をご覧ください。

638nm 5W 半導体レーザー出力レッドライン

これは638nm 5Wの高出力半導体レーザーで、レーザー出口に45°ラインレンズがカスタマイズされています。 また、レーザーモジュールの下にはヒートシンクが追加されています。 レーザー電源の背面で切り替え可能な CW/TTL/アナログ 3 動作モードがあります。

発散角は45°ですが、30°〜90°の発散角をカスタマイズできます。 レーザーラインの幅もカスタマイズできます。ここでは、1メートルの作動距離で1mmのライン幅です。 レーザー出力は扇状になっており、壁に照射するとレーザーラインになります。
