1030~1070nm 27dBm 500mW 偏波保持 YDFA

以下は、デスクトップ YDFA ボタン コントロールの操作のデモンストレーションです。今すぐチェックしましょう。



これは、PMファイバーを使用したイッテルビウム添加ファイバー増幅器です。動作波長は1030nm~1070nmです。 ACC および APC 動作モードをサポートしています。左右のボタンで APC/ACC の動作モードを切り替えることができます。同時に、このマシンは電力調整もサポートしています。 APC 作業モードで、上下の矢印ボタンを押して電力を調整します。

イッテルビウム添加ファイバー増幅器 (YDFA) は、イッテルビウム添加ファイバーを半導体レーザーで励起することにより利得を生成し、1030 ~ 1100 nm 帯域のレーザー信号を増幅するために使用されます。 PM980偏波保持ファイバー出力、出力パワーは連続的に調整可能で、高ゲインと低ノイズという利点があります。デスクトップ YDFA は実験操作に便利で、ユーザーはフロント パネルのボタンを使用してポンプ電流と出力電力を調整できます。よりコンパクトなモジュラーYDFAも用意されており、ユーザーのシステム統合に便利です。デスクトップ YDFA とモジュラー YDFA の両方が、PC ソフトウェア制御とシリアル ポート コマンド制御をサポートできます。

27dBmYDFAのテストレポート。

PM1550ファイバーを使用した1550nmシングルステージ光アイソレーター

 偏波保持アイソレータは、低挿入損失、高アイソレーション、高リターン ロス、高消光比、および優れた環境安定性と信頼性を特徴としています。 偏波保持ファイバーアンプ、ファイバーレーザー、高速通信システム、計装アプリケーションに最適です。

ビデオには1550nm PMファイバーアイソレーターがあります。 1310nm PM ファイバーアイソレーターはオプションです。 デフォルトのファイバーは PM1550 ファイバーです。 FC/APC インターフェイスがデフォルトで使用されますが、必要に応じて他のインターフェイスをカスタマイズできます。

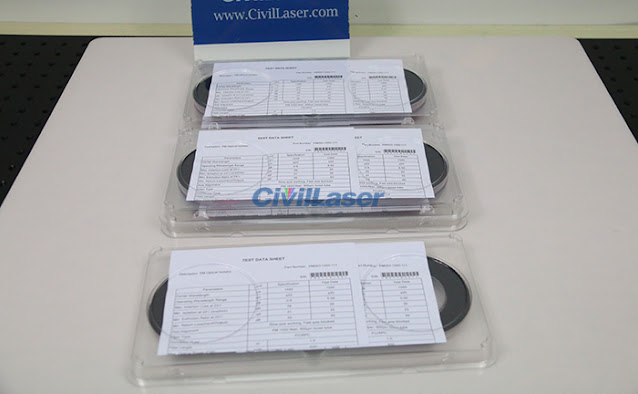

1550nm偏波保持ファイバーアイソレーターのテストレポート。

1550nm 37dBm SMファイバーレーザー光源

 このレーザーは、DFBタイプのレーザーチップを採用し、高出力ゲイン光路モジュールと連携して、単一波長高出力レーザーのシングルモードファイバー出力を実現します。専門的に設計されたドライブと温度制御回路制御により、レーザーの安全で安定した動作が保証され、スペクトルと出力は長期間安定した状態を保ちます。モジュールとデスクトップの2つのパッケージモードがあり、カスタマイズできます。モジュールパッケージはコンパクトな構造で、ユーザーシステムの統合に便利で、エンジニアリングアプリケーションにより適しています。

ビデオに示されているのは、1550nm 5W シングルモード ファイバー レーザーです。 ボタンとソフトウェアで制御できます。

ボタンでレーザーを制御します。

レーザー出力パワーはボタンで調整でき、パワーは10%~100%で調整できます。

真ん中の四角ボタンを1回押して設定状態に入ります。もう一度押すと設定値が確定し、設定状態から抜けます。左右キーで設定する桁を選択します。上下のキーは、現在の桁のサイズを調整するために使用されます。設定完了後、キーをONにするとレーザー出力を開始します。

ソフトウェアでレーザーを制御します。

RS232-USB データ ケーブルを使用して、PC ソフトウェアとリンクします。ソフトウェア制御を使用する場合、キーをオンにする必要があり、アクティブ インジケータは常にオンになっています。レーザー出力パワーはソフトウェアで設定できます。現在の電力と動作電流をリアルタイムで表示でき、レーザーのオン/オフを切り替えることができます。

テスト レポート、スペクトログラムなど、このマシンに関する詳細情報のロックを解除するには、テキストをクリックしてください。

405nm 12W 青紫色 ダイオードレーザーシステム

 これは 405nm 12W 青紫色レーザー システムです。 レーザーモジュール下部にヒートシンクを搭載した高出力固体レーザーです。 ラジエーターは、2 つの冷却ファンを備えたアルミ製です。 ヒートシンクを構成すると、レーザーの連続稼働時間を効果的に延長できます。 レーザー電源の背面には、CW/TTL/アナログの 3 つの動作モードがあります。 0~12W レーザーの出力は、Adjustor 回転ボタンで調整できます。

405nm 12W レーザーは、そのような高出力を得るために複数の LD の集合体を必要とするため、スポット モードもマルチモードです。

405nmレーザーは、目に見えない紫外光に近い青紫色レーザーです。 12Wのレーザーは肉眼ではあまり眩しくありません。 ただし、エネルギーは非常に強いため、操作するときはレーザー保護メガネを着用してください。

CivilLasers は、成熟した生産技術、安定した品質、短い生産サイクルを備えています。

543nm ダイオード励起レーザー結合光ファイバー

 最初にビデオを見る：

ビデオに示されているのは、543nmファイバーレーザー光源です。出力パワーは100mWで、電源の回転ボタンで調整できます。 赤いボタンは電源スイッチです。 キーはレーザースイッチです。 中央のLCDには、現在の動作電流が表示されます。 右側の回転ボタンは、電流のサイズを調整するためのものです。レーザーには3つの動作モードがあります。 電源装置の背面にあるスライドボタンで、動作モードCW /TTL/アナログを選択します。

このレーザーは、1000μm、長さ3メートルのSMA905インターフェースファイバーを結合し、カスタマイズすることができます。

ファイバポートからのレーザー出力の効果：
