772nm 近赤外レーザー光源ファイバー出力

今日のビデオでデモンストレーションするのは、ラボ調整可能な電源を備えた 772nm 1W ファイバー結合レーザーです。光ファイバーはプラグイン可能でカスタマイズ可能です。 ファイバーのコア径、ファイバーの長さ、インターフェースは、お客様のニーズに合わせてカスタマイズできます。 100μm から 1000μm のファイバーはオプションです。異なるファイバーの結合効率は多少異なります。 コアの直径が大きいほど、結合効率が高くなり、通常、結合効率は 80% ~ 90% です。 CivilLasers の固体レーザーは、ファイバー結合出力用にカスタマイズできます。

レーザーの出力パワーは0から1000mWまで調整可能で、ノブで調整できます。 CW/TTL/アナログの 3 つの動作モードをサポートし、レーザー電源の背面で動作モードを切り替えます。 TTL/アナログ変調モードでは、外部変調信号を接続する必要があります。

772nmレーザーは近赤外線レーザーで、光点は薄暗いです。

660nm 1800mW 赤色ファイバーレーザーシステム 操作ビデオ

今日お話しするのは、660nm 1800mW ファイバーレーザーシステムです。CW/TTL/アナログの 3 つの動作モードをサポートしています。 TTL/アナログ変調モードでは、外部変調信号を接続する必要があります。また、ロッククリスタルヘッドは引き出せません。外部信号 Mod 入力、CW 動作モードで接続する必要はありません。

動作電流を調整して出力電力を調整するには：
「Adjustor」ノブを時計回りに回します。電流が最小動作電流を超えると、レーザー インジケータ ライトが緑色に変わり、この時点でレーザー出力があります。 「Adjustor」を時計回りに最後まで回転させると、レーザーの最大動作電流と最大出力パワーになります。また、赤色の STOP ボタンは非常停止用であり、通常は使用しません。

光ファイバーはカスタマイズ可能です。こちらは1000μmのSMA905インターフェースファイバーです。 100μm から 1000μm のファイバーはオプションです。異なるファイバーの結合効率は多少異なります。コアの直径が大きいほど結合効率が高くなり、通常、結合効率は 80 ～ 90% です。

1615nm 200mW ダイオードレーザー結合光ファイバー

これは、1615nm 赤外線ファイバー結合レーザー光源です。 光ファイバーは取り外し可能です。 その光ファイバー インターフェイスは FC/PC であり、カスタマイズすることができます。 1615nmレーザーは赤外線レーザーで、人間の目では観察できません。 光点を観察するために、赤外線感応フィルムを使用します。



 出力電力は、動作電流を調整することで0〜200mW調整可能です。 動作電流を調整するには、「Adjustor」ノブを時計回りに回します。電流が最小動作電流を超えると、レーザー インジケータ ライトが緑色に変わり、この時点でレーザー出力があります。 「アジャスター」を時計回りに最後まで回転させると、レーザーの最大動作電流と最大出力パワーになります。

2022 最新の532nm 10W DPSSレーザーシステム

ダイオード励起固体レーザー(DPSSL) は、レーザーダイオードを使用して、ルビーまたはネオジムをドープしたYAG結晶などの固体ゲイン媒体を励起することによって作成される固体レーザーです。

DPSSL は他のタイプよりもコンパクトさと効率性に優れており、高出力 DPSSL は多くの科学的アプリケーションでイオンレーザーやフラッシュランプ励起レーザーに取って代わり、現在では緑色やその他のカラーレーザー ポインターで一般的に使用されています。

以下は最も代表的なDPSSレーザー-532nmレーザーです。最大電力は10Wに達することがあります。今すぐチェックしましょう。Civillasersは、より高い出力のためにカスタマイズすることもできます。

これは、532nmグリーンの強力なdpssラボレーザーシステムです。レーザーモジュールの下部に冷却ベースを備えた10Wの高出力レーザーです。レーザーモジュールの光アウトレットには保護カバーがあり、レーザーの電源を入れる前にネジを緩める必要があります。アウトパーパワーは0~10Wまで調整可能です。動作モードには連続動作CWと変調モードTTL&アナログ切り替え可能があります。

レーザーをオンにする際に特に注意が必要な事項:

高出力レーザーの場合、操作前に緑色光保護メガネを着用してください。レーザーは人に向けることができず、反射光が人の目に当たったとしても、永久的な損傷を与える可能性があります。 532nm DPSSレーザーは1～3分程度のウォームアップ時間が必要で、常温で起動後1分で最大出力に達します。

1064nm 10W 強力なDPSS 励起レーザーシステム

レーザーヘッド下部にヒートシンクを搭載した1064nm10W高出力レーザーです。 2つの冷却ファンによる空冷モードを採用。 ライトアウトレットには保護カバーが付いています。 変調モードは従来のTTLとアナログから選択でき、両方に対応するようにアップグレードされています。

 キーをONにするとレーザーが作動します。 ノブは現在のサイズを調整するためのものであり、それによってレーザー出力パワーを調整します。 1 ～ 5 分間予熱すると、レーザー出力が最大値に達します。



レーザーヘッドを電源に接続するコネクタには保護カバーが付いています。 レーザーを取り付けるときは、まずネジを緩める必要があります。

1550nm 50mW DFB 3KHz 狭線幅レーザーシステム

単一周波数狭線幅ファイバーレーザーは、希土類ドープファイバーDFBレーザーキャビティ構造を採用し、波長1550nmの出力シングル縦モードレーザー、スペクトル線幅は3kHz未満、出力スペクトルサイドモード抑制比は60dBを超え、モジュールまたはデスクトップパッケージを提供できます。センシングなどのアプリケーションに理想的なレーザー光源。



これは 1550nm 50mW PM ファイバーレーザー光源です。出力電力は調整可能で、調整精度は0.1mWです。これは、スペクトル帯域幅が 3kHz 未満の狭線幅レーザーです。 RS232通信シリアルポートを使用した、カスタマイズ可能なソフトウェア制御機能。ボタン制御、制御スイッチ、電力サイズの調整を備えた標準バージョン。 PM1550偏波保持ファイバを搭載し、SMシングルモードファイバもカスタマイズ可能です。

ボタンでレーザーを制御します：

真ん中の四角ボタンを1回押して設定状態に入ります。

もう一度押すと設定値が確定し、設定状態から抜けます。

上下のキーは、現在の桁のサイズを調整するために使用されます。

左右キーで設定する桁を選択します。

設定完了後、キーをONにするとレーザー出力を開始します。

1550nm 50mW 3kHz PMファイバーレーザーのテストレポートです。

これは線幅のテストで、実測値は 0.95kHz です。

561nm 黄緑 DPSSレーザーシステム TEM00レーザ

これは 561nm 30mW DPSS レーザー システムです。 561nmは比較的特殊な波長で、レーザーの色は緑から黄色です。 フィルム横モードは TEM00 です。 CW/変調の 2 つの動作モードを使用できます。 レーザー出力は手動で調整できます。 ここでの最大出力は 30mW で、1 ～ 400mW の出力をカスタマイズできます。 今すぐチェックしましょう。



 561nmの低ノイズ黄緑色レーザーは、超小型、長寿命、低コスト、操作が簡単という特徴があり、科学実験、光センサー、測定、機器、通信、スペクトル分析などに使用されています。

 561nmレーザーテストデータ、スペクトログラム、出力安定性テストレポート、M² データ、出力調整時の電流と出力の関係。

ボタン操作デモで制御される 405nm SM ファイバーレーザー

これは、レーザー出力のボタン制御を備えたデスクトップ レーザーに関するビデオです。 405nm 20mW SM ファイバーレーザーでデモを行います。デフォルトではボタンで制御されますが、ソフトウェアで制御することもできます。レーザーにはシングルモードファイバー出力が装備されており、偏波保持ファイバー出力もカスタマイズできます。 LCDディスプレイ、現在の電力のリアルタイム表示があります。電力は調整可能で、調整精度は 0.1mW です。今すぐチェックしましょう。



 ボタン操作説明:

中央の四角いボタンを押してセットアップモードに入ります。

左右の矢印ボタンを使用して、調整するデジタル位置を選択します。

上下の矢印ボタンを使用して、数値のサイズを調整します。

最後に中央の四角いボタンを押して、設定を保存して終了します。

キーをONにするとActive表示灯が点灯し、レーザー出力があることを示します。

このレーザーは半導体レーザーチップを採用し、専門的に設計された駆動および温度制御回路の温度制御により、レーザーの安全な動作、安定した出力パワーとスペクトル、および優れたスポット品質 (TEM00 モード) が保証されます。

405nmファイバーレーザー光源のテストデータレポートと光スペクトル。

2200nm 300mW IR ファイバーレーザー光源

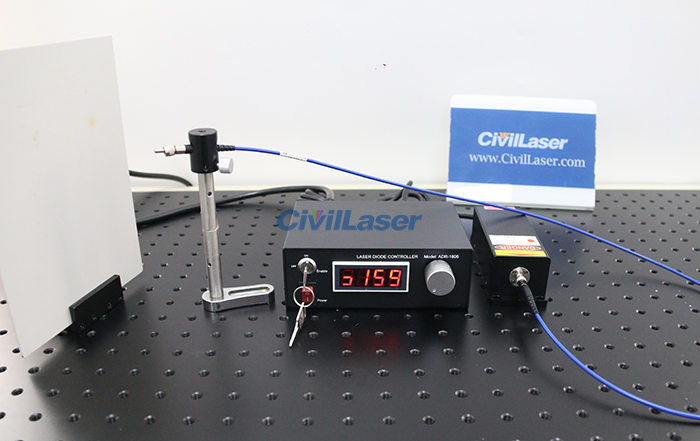

これは、400μmファイバーを備えた2200nm300mWレーザーシステムです。 ファイバーはプラグイン可能であり、そのインターフェースは顧客のニーズに応じてカスタマイズできます。 CWと変調の2つの動作モードをサポートします。 レーザー出力は、シルバーホワイトの回転ボタンを回すことで調整できます。 中央のディスプレイには、電流の大きさが表示されます。 電流が大きいほど、出力レーザー出力が高くなります。



2200nmマルチモードファイバー結合レーザーは、2200nm半導体レーザーとファイバー結合されてファイバー出力を取得します。 結合ファイバー出力レーザー出力の安定性は良好で、スポットパターンを改善でき、コリメートされたビームは高いビーム要件の需要を満たすことができます。

690nm シングルモード半導体レーザー TEM00レーザー光源

今日は、シングルモードの赤色レーザー - 690nm 30mW TEM00 レーザーについてお話します。その出力電力は、0 から 30mW まで調整できます。 使用電圧はAC90～240Vで、幅広い電圧に対応。 CW/変調の 2 つの動作モードをサポートします。 これは単一横フィルムレーザーです。 今すぐチェックしましょう。



690nm 30mW 半導体レーザーのテストデータレポート:

690nm 30mW SM TEM00 レーザー システムの詳細については、ここをクリックしてください。

1030~1070nm 27dBm 500mW 偏波保持 YDFA

以下は、デスクトップ YDFA ボタン コントロールの操作のデモンストレーションです。今すぐチェックしましょう。



これは、PMファイバーを使用したイッテルビウム添加ファイバー増幅器です。動作波長は1030nm~1070nmです。 ACC および APC 動作モードをサポートしています。左右のボタンで APC/ACC の動作モードを切り替えることができます。同時に、このマシンは電力調整もサポートしています。 APC 作業モードで、上下の矢印ボタンを押して電力を調整します。

イッテルビウム添加ファイバー増幅器 (YDFA) は、イッテルビウム添加ファイバーを半導体レーザーで励起することにより利得を生成し、1030 ~ 1100 nm 帯域のレーザー信号を増幅するために使用されます。 PM980偏波保持ファイバー出力、出力パワーは連続的に調整可能で、高ゲインと低ノイズという利点があります。デスクトップ YDFA は実験操作に便利で、ユーザーはフロント パネルのボタンを使用してポンプ電流と出力電力を調整できます。よりコンパクトなモジュラーYDFAも用意されており、ユーザーのシステム統合に便利です。デスクトップ YDFA とモジュラー YDFA の両方が、PC ソフトウェア制御とシリアル ポート コマンド制御をサポートできます。

27dBmYDFAのテストレポート。

PM1550ファイバーを使用した1550nmシングルステージ光アイソレーター

 偏波保持アイソレータは、低挿入損失、高アイソレーション、高リターン ロス、高消光比、および優れた環境安定性と信頼性を特徴としています。 偏波保持ファイバーアンプ、ファイバーレーザー、高速通信システム、計装アプリケーションに最適です。

ビデオには1550nm PMファイバーアイソレーターがあります。 1310nm PM ファイバーアイソレーターはオプションです。 デフォルトのファイバーは PM1550 ファイバーです。 FC/APC インターフェイスがデフォルトで使用されますが、必要に応じて他のインターフェイスをカスタマイズできます。

1550nm偏波保持ファイバーアイソレーターのテストレポート。

1550nm 37dBm SMファイバーレーザー光源

 このレーザーは、DFBタイプのレーザーチップを採用し、高出力ゲイン光路モジュールと連携して、単一波長高出力レーザーのシングルモードファイバー出力を実現します。専門的に設計されたドライブと温度制御回路制御により、レーザーの安全で安定した動作が保証され、スペクトルと出力は長期間安定した状態を保ちます。モジュールとデスクトップの2つのパッケージモードがあり、カスタマイズできます。モジュールパッケージはコンパクトな構造で、ユーザーシステムの統合に便利で、エンジニアリングアプリケーションにより適しています。

ビデオに示されているのは、1550nm 5W シングルモード ファイバー レーザーです。 ボタンとソフトウェアで制御できます。

ボタンでレーザーを制御します。

レーザー出力パワーはボタンで調整でき、パワーは10%~100%で調整できます。

真ん中の四角ボタンを1回押して設定状態に入ります。もう一度押すと設定値が確定し、設定状態から抜けます。左右キーで設定する桁を選択します。上下のキーは、現在の桁のサイズを調整するために使用されます。設定完了後、キーをONにするとレーザー出力を開始します。

ソフトウェアでレーザーを制御します。

RS232-USB データ ケーブルを使用して、PC ソフトウェアとリンクします。ソフトウェア制御を使用する場合、キーをオンにする必要があり、アクティブ インジケータは常にオンになっています。レーザー出力パワーはソフトウェアで設定できます。現在の電力と動作電流をリアルタイムで表示でき、レーザーのオン/オフを切り替えることができます。

テスト レポート、スペクトログラムなど、このマシンに関する詳細情報のロックを解除するには、テキストをクリックしてください。

405nm 12W 青紫色 ダイオードレーザーシステム

 これは 405nm 12W 青紫色レーザー システムです。 レーザーモジュール下部にヒートシンクを搭載した高出力固体レーザーです。 ラジエーターは、2 つの冷却ファンを備えたアルミ製です。 ヒートシンクを構成すると、レーザーの連続稼働時間を効果的に延長できます。 レーザー電源の背面には、CW/TTL/アナログの 3 つの動作モードがあります。 0~12W レーザーの出力は、Adjustor 回転ボタンで調整できます。

405nm 12W レーザーは、そのような高出力を得るために複数の LD の集合体を必要とするため、スポット モードもマルチモードです。

405nmレーザーは、目に見えない紫外光に近い青紫色レーザーです。 12Wのレーザーは肉眼ではあまり眩しくありません。 ただし、エネルギーは非常に強いため、操作するときはレーザー保護メガネを着用してください。

CivilLasers は、成熟した生産技術、安定した品質、短い生産サイクルを備えています。

543nm ダイオード励起レーザー結合光ファイバー

 最初にビデオを見る：

ビデオに示されているのは、543nmファイバーレーザー光源です。出力パワーは100mWで、電源の回転ボタンで調整できます。 赤いボタンは電源スイッチです。 キーはレーザースイッチです。 中央のLCDには、現在の動作電流が表示されます。 右側の回転ボタンは、電流のサイズを調整するためのものです。レーザーには3つの動作モードがあります。 電源装置の背面にあるスライドボタンで、動作モードCW /TTL/アナログを選択します。

このレーザーは、1000μm、長さ3メートルのSMA905インターフェースファイバーを結合し、カスタマイズすることができます。

ファイバポートからのレーザー出力の効果：
